Technikai Információk

Az emeléstechnika egyik alapvető csoportját képezik a sodronykötelekből készített függesztékek, valamint sodronykötelek.

A sodronykötelek helyes kiválasztásához szükségesnek érezzük az alábbi fogalmak magyarázatát:

A sodronykötél DIN 3051 vagy MSZ 15820

szabvány szerint, a huzalok DIN 2078, MSZ 210

szabvány szerint készülnek.

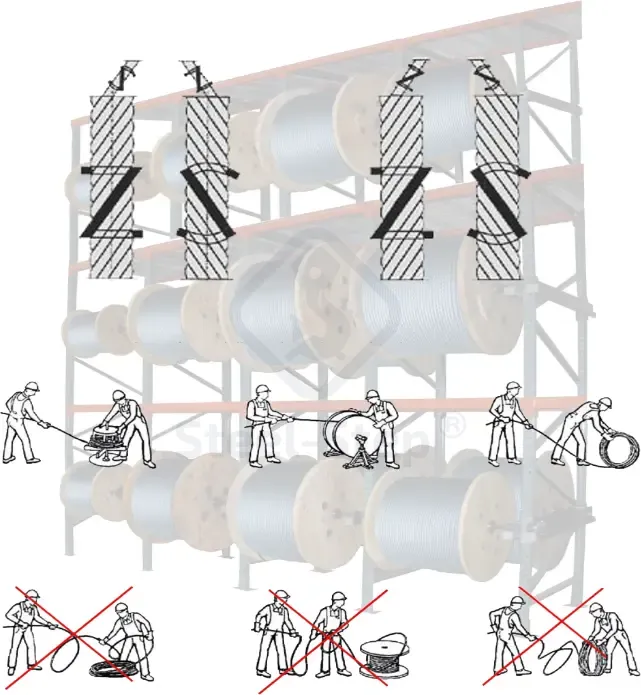

A kötelek sodrásiránya:

- jobb sodrás         (jele: Z/s )

- bal sodrás           (jele: S/z )

A kötelek sodrásszerkezete:

• egyszersodrott kötelek

( Egy központi betét köré egy, vagy több réteg huzalt sodornak. Több rétegű sodrásnál a sodrás váltakozó irányú, ilyenkor a külső réteg a meghatározó)

• kétszersodrott kötelek

( Egy központi betét köré egy, vagy több réteg egyszersodrott pászmát sodornak )

• háromszoros sodrású kötelek

( Egy központi betét köré kétszersodrott kötelet sodornak )

Kötélbetét:

A kötelek a legtöbb esetben rostos, vagy acélbetéttel készülnek. ( pl.: kender, sizál )

                                                 EN 12385-2      DIN 3051      MSZ 15820/1     ISO 3578

Acélbetét jele:                               WC                  SE                      -                       -

Kenderbetét jele:                          FC                    FE                     Ao                   FE

Önálló sodronykötél betét:         IWRC               SES                   At                    IWR

Kivitel:

A kötelek minden esetben feszültségmentes kivitelben készülnek.

Felület:

• horganyzott
• csupasz száraz
• zsíros

( Raktáron tartunk még rozsdamentes és műanyaggal bevont köteleket is. )

Zsírzás:

A köteleket igény szerinti korrózió-gátló zsírral kenjük, amely javítja a kopásállóságot és gátolja a rozsdásodást.

( NIRAL 555, Elaskon-20 )

Sodrásszerkezetek jellemzői a felhasználás szempontjából:

• egyszersodrott: merev, kis hajlékonyságú, kopásálló és mérettartó
• kétszersodrott:
• keresztsodrás: mérsékelt forgáshajlam, hajlékonyság, könnyű kezelhetőség
• hosszsodrás: nagy forgáshajlam, nagyobb kopásállóság, mint a keresztsodrásnál, a dinamikus igénybevételt jobban bírja
• többrétegű ( pászmaspirális ): forgásszegény vagy forgásmentes, alkalmas egykötélágas emelésre
• háromszor sodrott: nagyon nagy hajlékonyság, kis forgáshajlam

Hossztűrés:

400 m – ig -0, +5%

400 m – től -0, +20 m megengedett 1000 m-enként.

Tömeg tűrése: +/- 5%

Kiszerelés:

• lemezelt illetve fadobon
• kötegben

A kötelek sodrásszerkezete:

• Egyszersodrott kötelek (egy központi maghuzal köré egy (1ábra), vagy több (2 ábra) réteg huzal van sodorva. Több réteg esetében váltakozó irányú a sodrás és a külső réteg a meghatározó).
• Kétszersodrott kötelek (egy központi betét köré egy, vagy több réteg egyszersodrott pászma van sodorva).
• Háromszoros sodrású kötél (egy egy központi betét köré kétszersodrott kötelet sodornak).

gsdfhfghgsh

sdfhfshs

dfgdsfgdfhsdfhsfdh

sffhfh

A megfelelő acélsodronykötél kiválasztása, megrendelése során meg kell határozni a következőket:

A beépítendő/cserélendő kötél eredeti specifikációja, tervezői/gépkönyvi előírása, vagy a következők:
